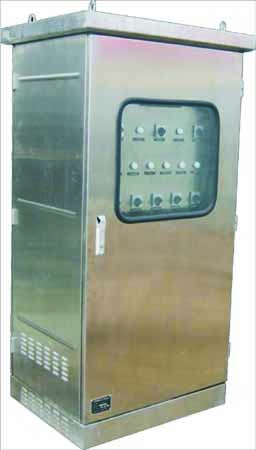

HKFZ型變壓器冷卻器控制柜

• 型號：HKFZ
   【概 述】
  HKFZ型變壓器冷卻器控制柜是針對原有變壓器風冷控制系統存在腐蝕老化、維護量大、電機保護配置不全、運行不便等缺陷專門設計研發的。控制柜采用PLC(可編程控制器）為核心的控制，觸摸屏作為操作顯示，實時采集主變上層油溫，主變運行負荷，油流繼電器，三側位置信號，電機保護器件狀態信號，投入或退出相應數量的風扇和油泵。從而替代了傳統電磁式控制柜中大量的時間繼電器、中間繼電器等設備，有效減少了設備的故障環節。增強產品運行可靠性的同時，也使產品更為人性化。
  【特 點】
  ●兩路動力電源的輪換。
  ●冷卻器工作模式的輪換。
  ●冷卻器全停延時跳閘。
  ●故障報警。
  ●箱內溫濕度自動控制。


  ●可觸摸設置系統參數。
  ●友好的人機界面。

  【技 術 參 數】
  可靠性指標：MTBF≥100000h
  海拔高度：≤4000m
  灰       塵：≤5mg/m3
  振       動：以0.35mm2/s5-100Hz連續作用于任何方向。
  工頻耐壓：≥2.5KV AC漏電流0.5mA1分鐘
  絕緣電阻：≥100MΩ500V DC
  快速瞬變脈沖群干擾：≤符合GB/T17626.4標準規定4級
  浪涌沖擊：≤符合GB/T19626..5標準規定4級
  靜電放電干擾：≤符合GB/T19626..2標準規定4級
  工作電源：AC/DC 220V; AC/DC110V
  工作環境：溫度-25~55℃  濕度10%~95%RH
  貯存環境：溫度-40~85℃  濕度5%~98%RH
  柜體尺寸：1200X600X450(mm)     安裝尺寸：500X300(mm)
  柜體尺寸：1600X700X600(mm)     安裝尺寸：600X400(mm)
  【產品選型】


  HKFZ-1	110KV智能型	HKFP-1	110KV普通型
  HKFZ-2	220KV智能型	HKFP-2	220KV普通型
  HKFZ-3	330KV智能型	HKFP-3	330KV普通型
  HKFZ-5	500KV智能型	HKFP-5	500KV普通型
  HKFZ-7	750KV智能型	HKFP-7	750KV普通型
